一、OSLO結晶器概述：

  OSLO結晶器也稱奧斯陸結晶器或粒度分級型結晶器，在工業上曾得到較廣泛的應用，是制鹽行業中常用的一種典型的結晶器，主要應用在食鹽、冶金、味精、水產物加工、軟水制造等領域。它的主要特點為過飽和度產生的區域與晶體生長區分別設置在結晶器的兩處，晶體在循環母液流中流化懸浮，為晶體生長提供一個良好的條件。

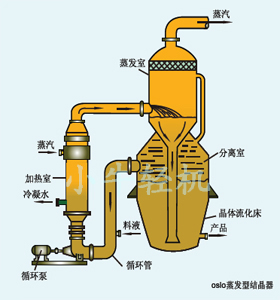

二、OSLO蒸發結晶器工作原理：

  Oslo蒸發結晶器屬于典型的母液循環式蒸發設備，應用外部配用的加熱器對結晶器內部的循環物料加熱，使其再進入真空閃蒸室蒸發達到過飽和狀態，再通過中央降液管進入懸浮床，在晶體流化床內，溶液中過飽和的溶質沉積在懸浮顆粒表面，使晶體得以成長。晶體流化床對顆粒進行水力分級，大顆粒在下，而小顆粒在上，從流化床底部卸出粒度較為均勻的結晶產品。結晶器上段的不飽和溶液進入強制循環泵，將料液進行循環蒸發結晶，在物料循環過程中，多采用清母液循環，晶體不參加循環因此不易被破碎，結晶自結晶器中部取出不受沉降限制，晶體生長環境好，所以晶體粒徑大，可達6-20目，即3mm大。結晶器內不需要攪拌。

三、OSLO蒸發結晶器設計特點：

1.育晶器底部為園弧形，這就改善了料液在育晶器內的流動狀態，不致于形成死區；

2.育晶器上部擴大的斷面可以使鹽晶沉降下來，不參與循環，減少了二次成核的機會；

3.料液從蒸發室下部進料，上部中心管出料，減少了短路溫差損失,同時料液在蒸發室內上升的過程中還有一個微粒溶解過程，料液由不飽和變成飽和，可以減少細晶的數量，從而保證鹽的粒度；

4.設計時育晶器上錐部設置了母液排放管，它既可以排母液控制罐內Na2 SO4 含量，也可以將一些微細的鹽晶排出系統， 以保持罐內晶核相對穩定,有利鹽粒長大；

5.在設計時還考慮了每次刷罐時保留育晶器內料液的刷罐方式,既只刷加熱室，這樣可避免育晶罐內大粒鹽的損失，而且刷罐后恢復生產出合格鹽的時間也可以縮短。

6.循環泵電機采用可調電機，通過調節電機轉速來調節循環泵流量， 從而調節循環清液中鹽晶粒徑和排出系統的結晶數量；
